Remont układu Sulzer RTA 58 |
Related
 |
Wymiana tulei sulzer RTA 58
|
Ignacy Daszyński
|
Armia Ludowa | |
||
 |
 |
|

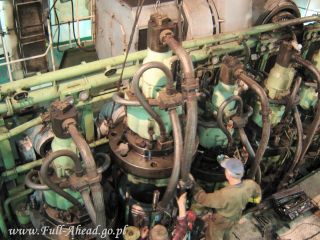

| "Odbijanie" głowicy za pomocą prasek. | Podnoszenie głowicy. | |
 |
 |
|

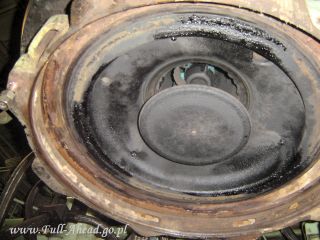

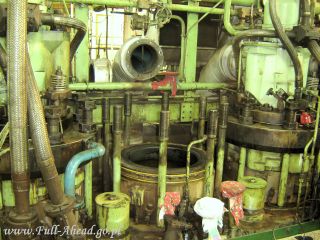

| Układ bez głowicy. | Głowica od spodu. Widoczny otwarty grzybek zaworu wydechowego. | |
 |
 |
|

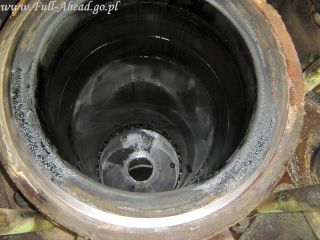

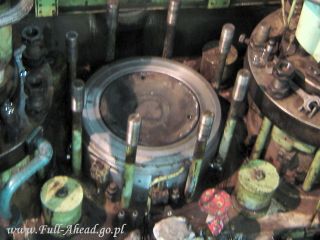

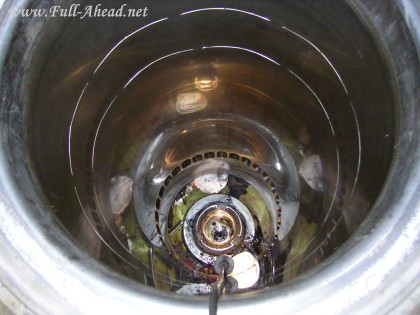

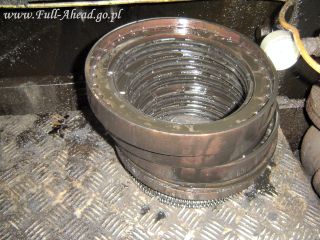

| Demontaż wkładki tuleja - głowica. | Tuleja z tłokiem na samym dole. Na środku denka resztki wody z paliwem. | |
 |
 |
|

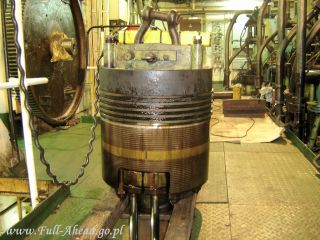

| Tłok po wyjęciu. | Poniżej korpus dławicy trzonu tłokowego. | |
 |
 |
|

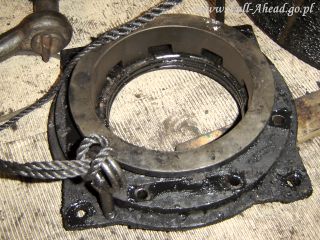

| Gniazda teleskopów tłoka. | Górna pokrywa dławicy. | |
 |
 |
|

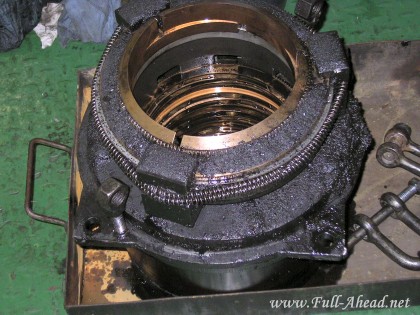

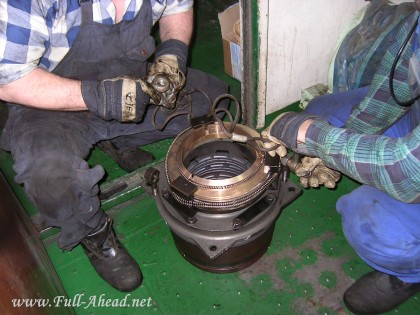

| Dławica kompletna po wyjęciu. | Przygotowana do założenia. | |
 |
 |
|

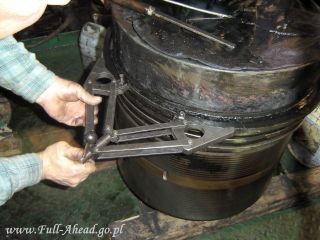

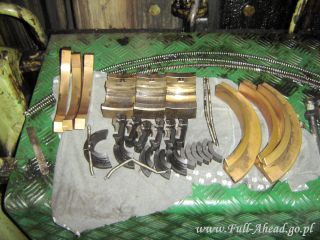

| Segmenty uszczelniające dławicy. | Ściąganie pierścieni za pomocą przyrządu. | |
 |
 |
|

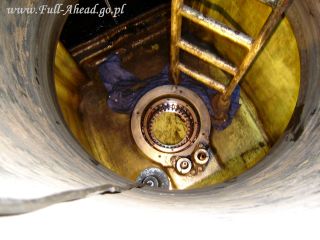

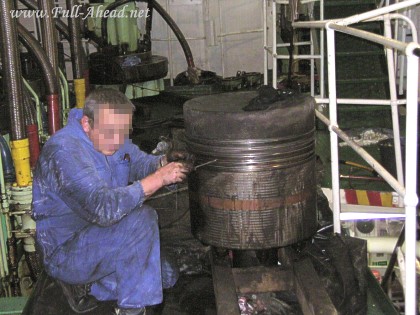

| Czyszczenie rowków pierścieni tłokowych. | Prace przy dławicy (zdjęcie wykonane z góry przez tuleje). | |
 |
 |
|

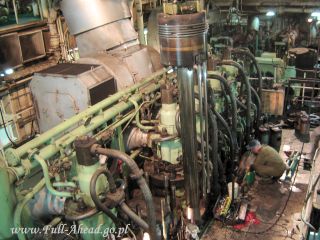

| Lamele przelotni. | Transport tłoka. | |
 |
 |
|

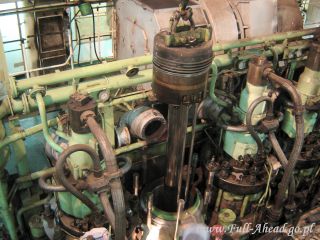

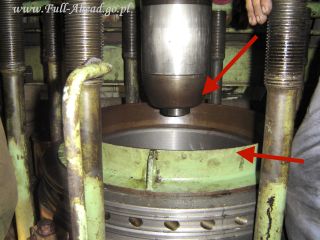

| Przed włożeniem tłoka do cylindra na tuleje zakłada się kryzę a na tłoki końcówkę naprowadzającą, która umożliwia przejście drąga przez segmenty dławicy. | Opuszczanie tłoka do wnętrza tulei. | |
| Transport i montaż głowicy. | ||
 |
 |
|

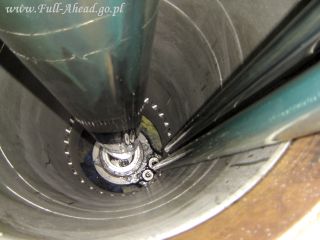

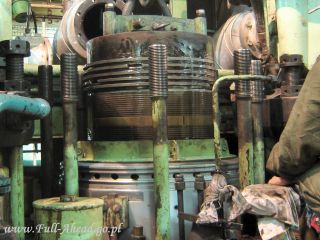

| Dużym problemem szczególnie w czasie pracy w morzu, jest bezpieczne i celne osadzenie trzonu i teleskopów w dławicach. | Wejście płaszcza tłoka. | |
 |
 |
|

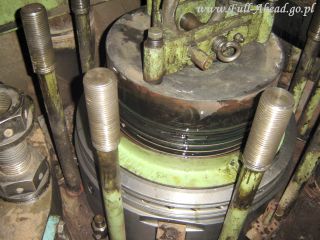

| Wejście pierścieni. | W przelotni kontroluje się prawidłowe wejście trzonu i teleskopów w dławicę. | |
 |
 |
|

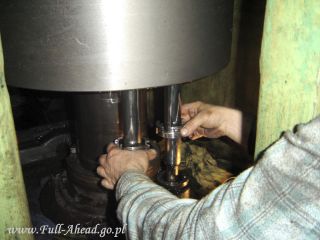

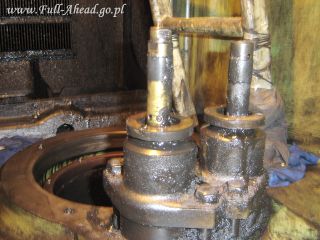

| Górne pokrywy dławic uzbraja się dopiero po włożeniu tłoka. | Górne segmenty dławicy trzonu i teleskopów. | |
 |
 |
|
| Dławice kompletne. | ||
|
