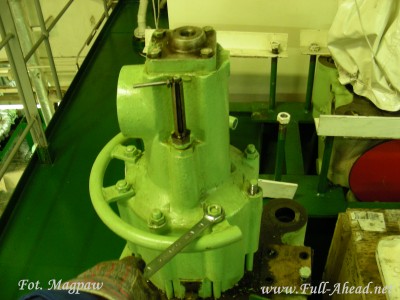

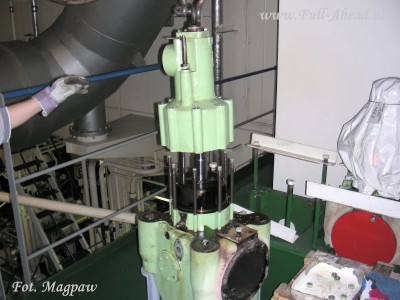

| Rozkręcanie korpusu zaworu. | Zdjęcie górnego korpusu. | |
 |
 |
|

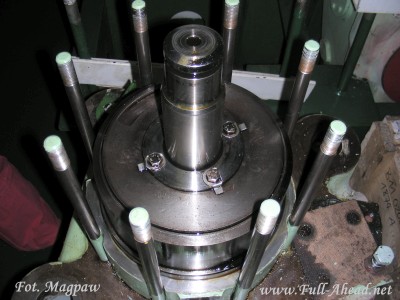

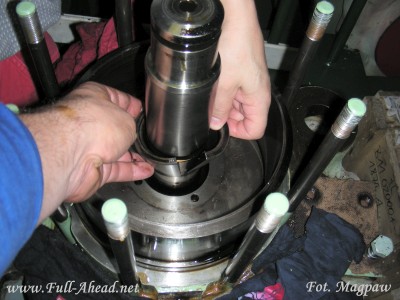

| Odbezpieczanie trzonu grzybka. | ||
 |
 |
|

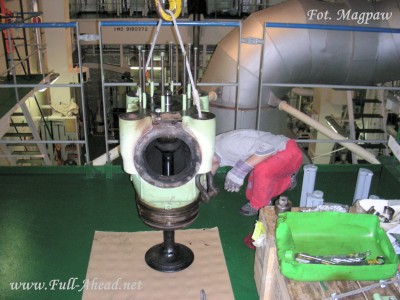

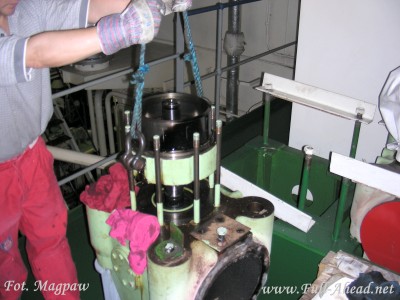

| Ściąganie cylindra powietrznego. | Wyciąganie grzybka z korpusu. | |
 |
 |
|

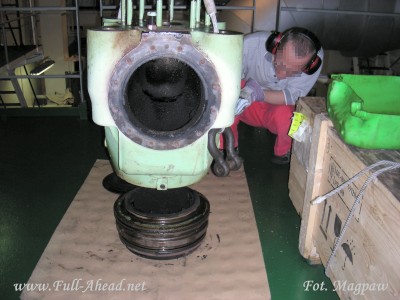

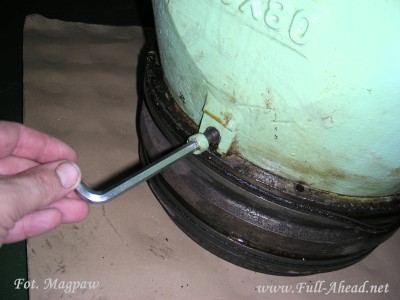

| Zabezpieczenia gniazda. | Demontaż gniazda. | |
 |
 |
|

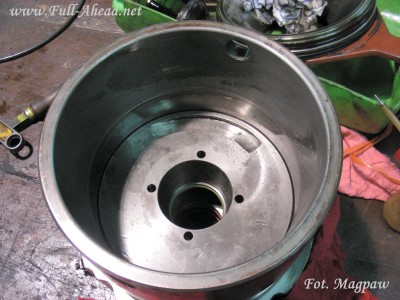

| Czyszczenie cylindra powietrznego i wymiana uszczelnień dławicy. | ||
 |
 |
|

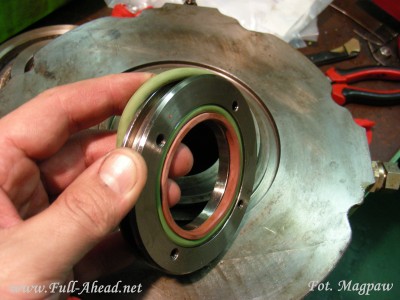

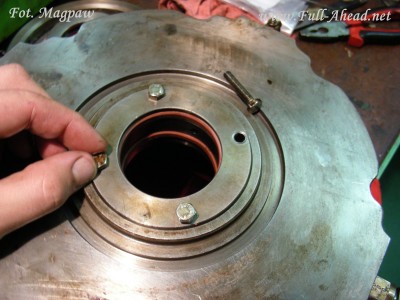

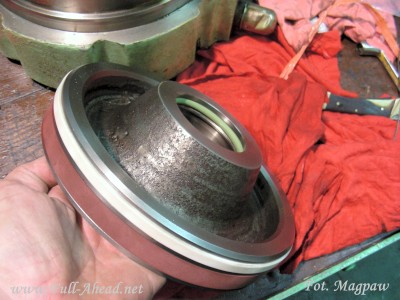

| Składanie dławicy. | Nowe uszczelnienia tłoka. | |
 |
 |
|

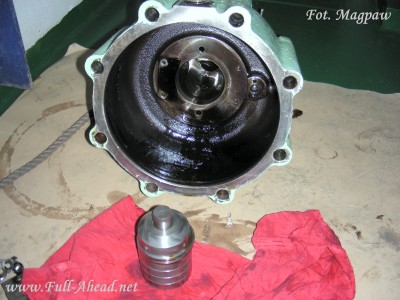

| Montaż tłoka za pomocą specjalnego przyrządu stożkowego. | Z górnego korpusu wyciągamy tłok olejowy. | |
 |
 |
|

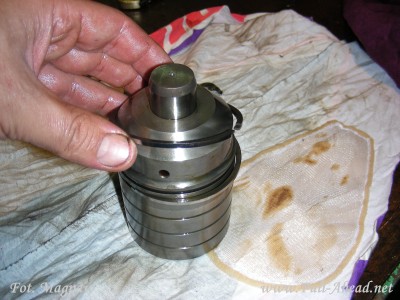

| Poddajemy kontroli pierścienie i rowki tłoka. |
 |

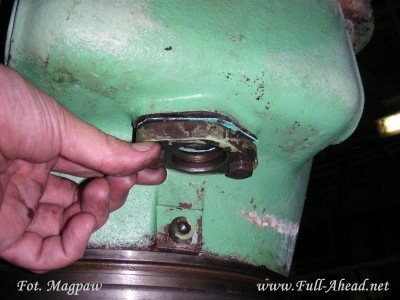

Wymiana uszczelnień przejść wodnych. |
