Interference - "Outstation" Lyngso Marine

> siłownia > automatyka > awarie > zakłócenia czujników
Zakłócenia wywołane uszkodzonym zasilaczem w jednej z szaf "Outstation".

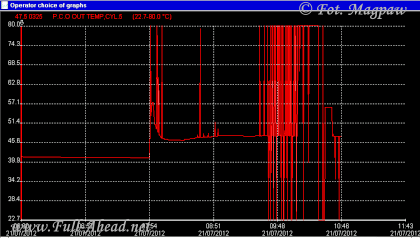

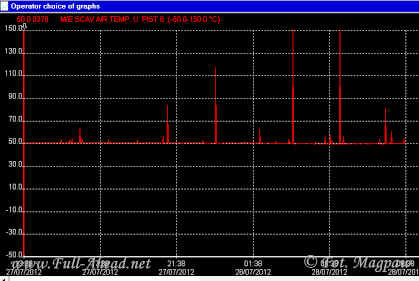

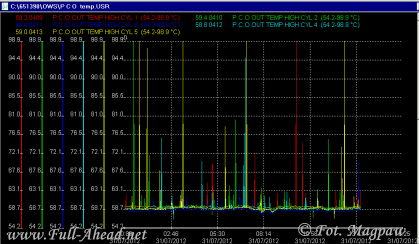

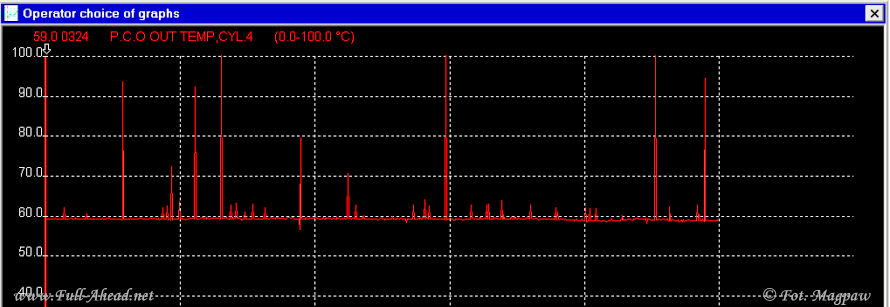

Trendy różnych kanałów obrazujące sytuację.
Do pewnego momentu pomagało lekkie opóźnienie wejścia alarmu ale piki stawały się coraz dłuższe powodując nagminne alarmy w ciągu dnia i nocy.

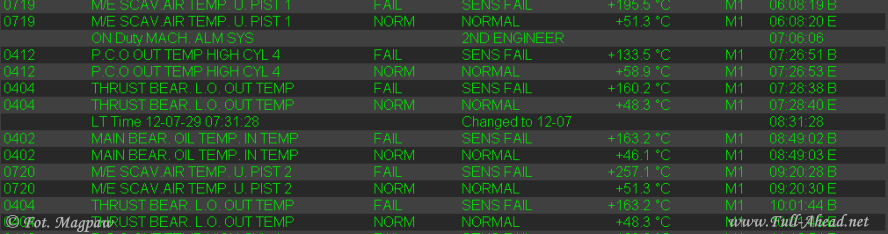

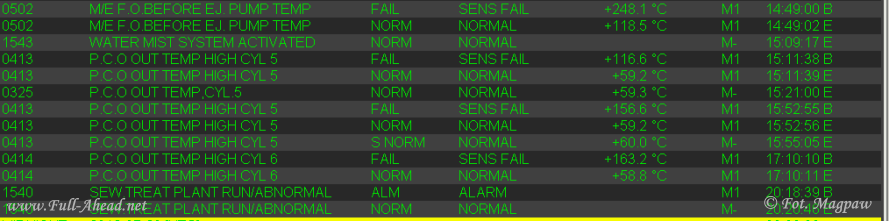

Krótkie fragmenty listy alarmów.

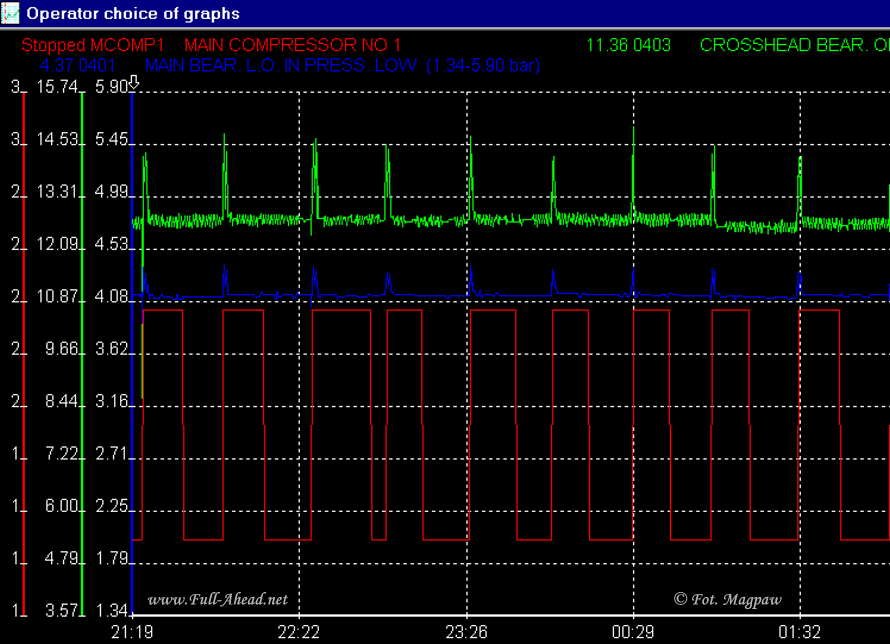

Uszkodzenie można łatwo wyłapać nakładając na siebie trendy zakłócanych odczytów i jakiegoś dużego odbiornika najlepiej sprężarki która pracuje w częstych cyklach. Na grafie widać wyraźnie że moment włączenia sprężarki powoduje spadek napięcia i a zasilacz generuje zakłócenia na czujnikach.


Copyright © 2012 by Magpaw  (Chief Engineer). All rights reserved.
